По ходу летней поездки на Украине обнаружен музей РВСН (ракетных войск стратегического назначения). Сайт музея -- http://rvsn.com.ua/, кстати вполне информативен.

Сам музей находится чуть в стороне от Е95 (примерно 50 км, сворачивать на Николаев) .

View Музей РВСН (г. Первомайск) in a larger map

На обратном пути из Крыма заглянули туда. Весьма любопытно. Сотрудники музея -- бывшие офицеры части, когда рассказывают, чувствуется, что каждую железку знают "руками". Экскурсии ведутся для групп по мере появления оных (в нашем случае группа состояла всего из двух взрослых и троих мелких). Организованно по-военному -- сначала историческая справка и теория (на базе плакатов и макетов), потом прогулка с экскурсией по территории.

Охрана территории была "автоматизирована" -- несколько систем заграждения (емкостные датчики, фотоэлектронные (на пересечение луча), сейсмодатчики и пр., электрическая изгородь (рабочее напряжение от 800В до 3кВ в зависимости от ситуации). Все полностью управлялось с пульта охраны,

часовых по периметру боевой зоны не было, нарушители отстреливались из пулеметного гнезда на крыше помещения охраны (кстати, дверей в этом помещении не было -- вход через потерну).

Помещение охраны -- побеленный домик.

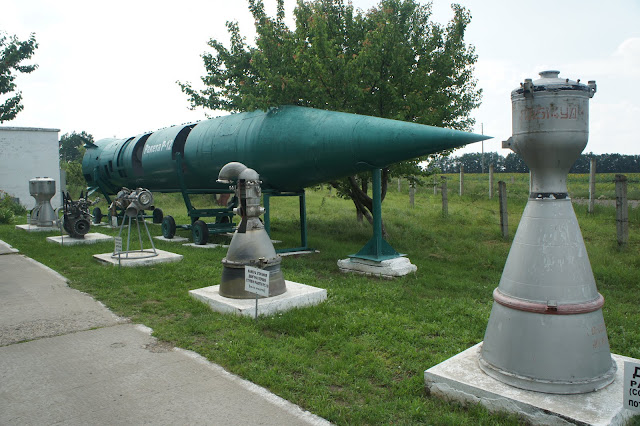

На территории -- экспозиция ракетных движков (для непрофессионала не сильно отличается от того, что в музее космонавтики в Петропавловке).

Несколько ракет:
Р-12 (SS-4 "Sandal")

крылатая Х-22НА "Буря" (AS-4 "Kitchen")

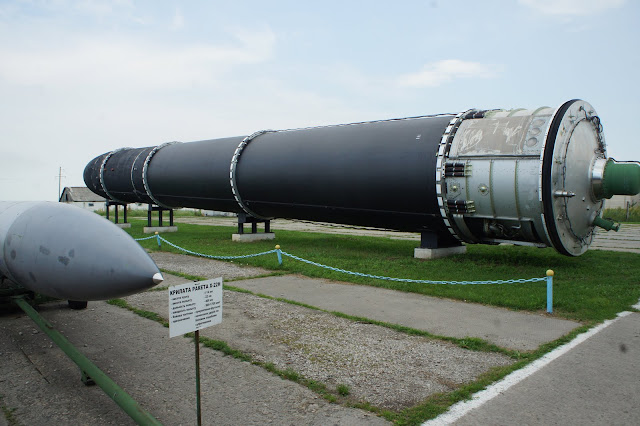

РС-20В (Р-36М2 «Воевода», SS-18 "Satan"). Минометный старт -- т.е. ракета (более 200т весом) выстреливалась из шахты подрывом заряда -- выступ на "дне" ракеты.

Образцы боеголовок (в основном в транспортных контейнерах):
9Н39 для ракетного комплекса "Точка" (SS-21 "Scarab")

Пусковая шахта (засыпана до глубины в 6 метров) и обслуживающая техника:

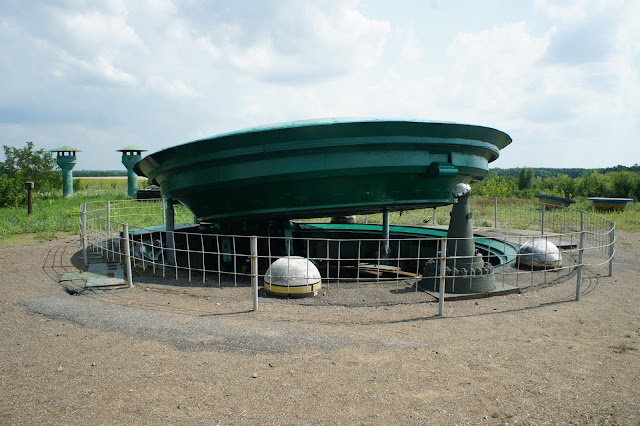

Пусковая шахта РС-22 (SS-24 "Scalpel"). Вес крышки 120 тонн, пр боевом пуске открывается за 8 секунд (подрывом зарядов), потом падает под своим весом. При обслуживании гидравлика поднимает крышку за полчаса.

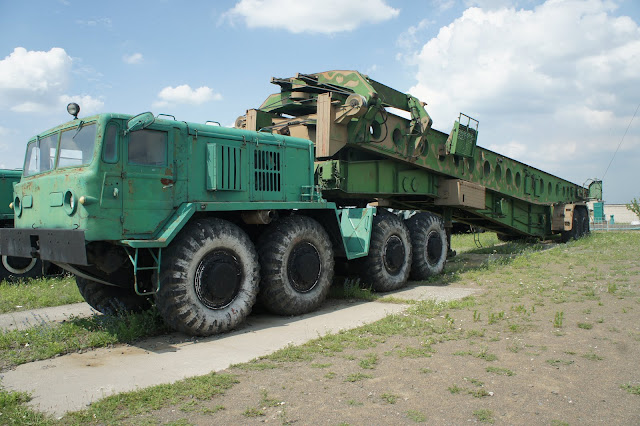

Загрузчик транспортно-пускового контейнера в шахту. При загрузке позиционировался с точностью до сантиметра (вес самой ракеты только 104.5т)

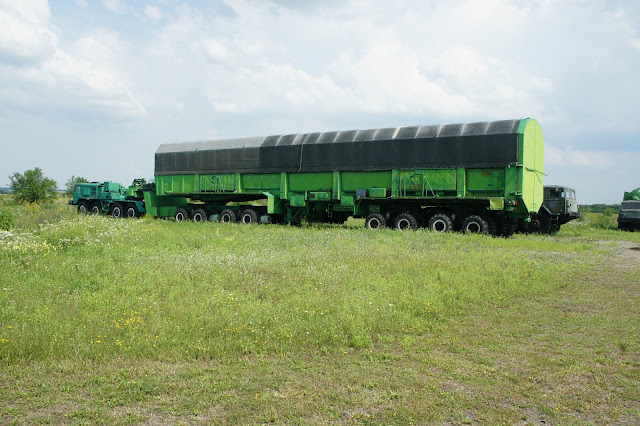

Тягач для перевозки ТПК с ракетой:

и толкач (мощности одного тягача не хватало)

Загрузчик контейнера с центром управления в шахту (всего было сделано 2 таких машины):

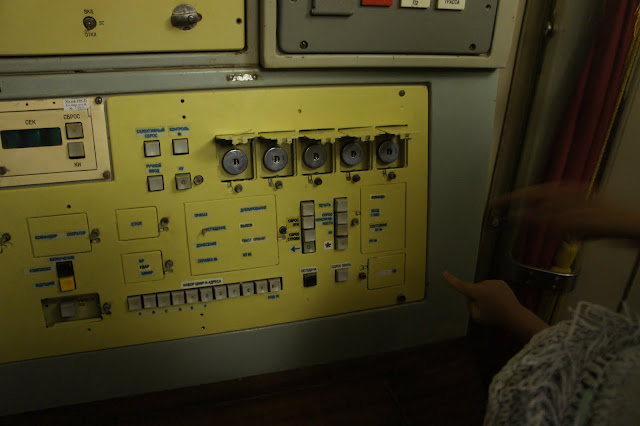

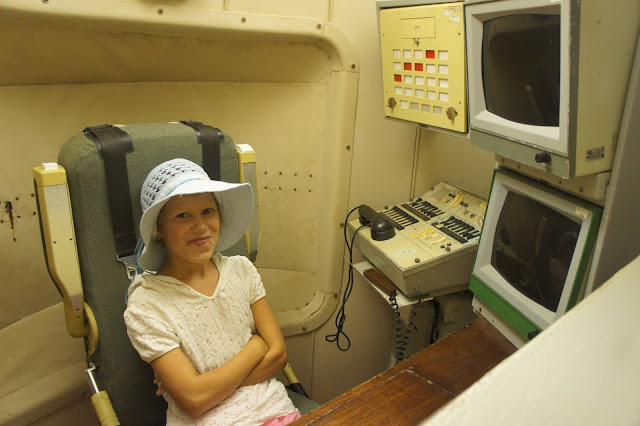

Центр управления:
Вход в компрессорную/холодильную установку:

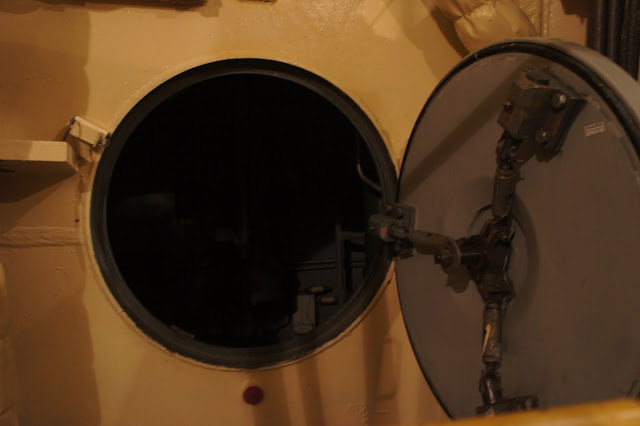

Дверь -- только снаружи кажется хлипкой.

Связная антенна (наружная, имелось ещё 3 запасных, выдвигаемых ихз шахты ЦУ при уничтожении этой):

Собственно "большой кондиционер", сейчас работает только в ручном режиме, автоматика демонтирована.

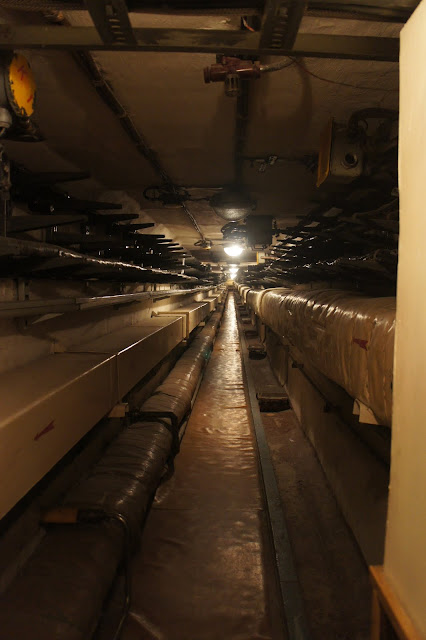

Потерна к шахте ЦУ

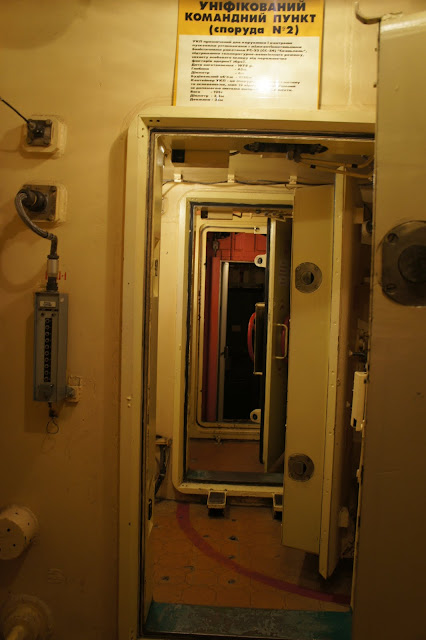

Вход в шахту. В норме работал по принципу шлюза (открыть можно было только одну дверь). Доступ имели только несколько офицеров части и технический персонал, равно как и в потерны.

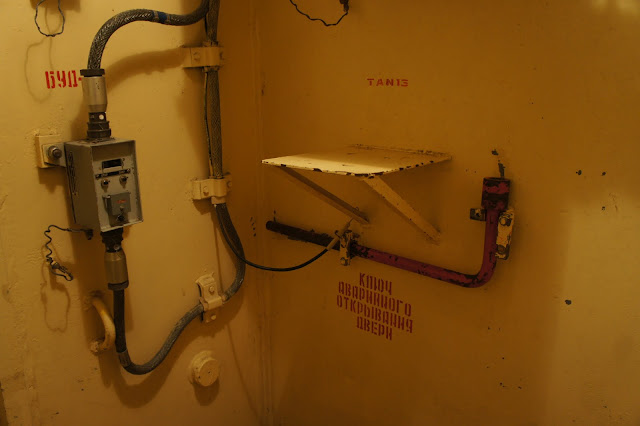

Ну и на всякий пожарный...

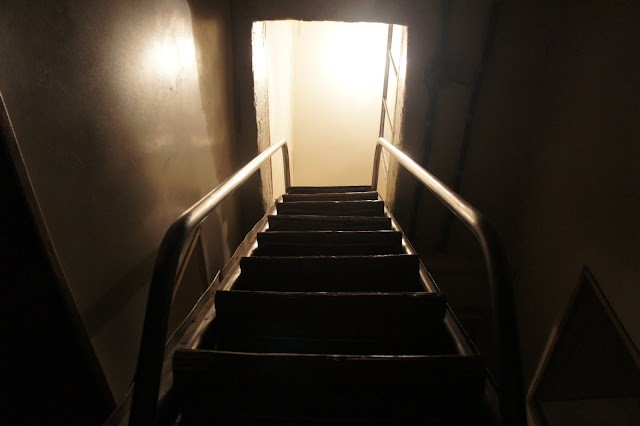

Аварийный выход (через него же по плану должны были выбираться оставшиеся в живых по окончании 45 дней "автономки"), выход ведет в "шахту", которая образовывалась "стаканом" пробивавшим засыпавший сверху грунт.
